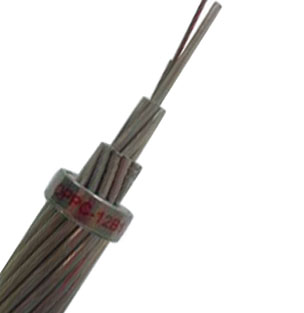

8芯OPPC光缆,电力光缆OPPC光缆厂家

产品名称:8芯OPPC光缆,电力光缆OPPC光缆厂家

型 号:OPPC-8B1-95/20

产品用途:主要用于110kV以下电压等级,城郊配电网、农村电网

扫码加微信
扫码加微信,随时随地获取产品报价及相关技术参数 销售热线:138-6152-9971(龚经理)
产品描述 技术参数 相关案例

     欢迎您访问江苏兴海光联官方网站!江苏兴海光联-国网合作供货单位,可当天发货,全国物流/专车直达

  OPPC光缆一般需要生产,会有一定量的现货,价格根据OPPC光缆芯数/架设档距/电压等级和需求数量/到货地址核算因此具体价格请直接拨打:138-6152-9971(龚经理)


  您也可以在线联系客服,留下联系方式及产品需求,并提供产品的规格型号(芯数、跨距/截面、数据…)以及到货地址等相关信息,客服将转交产品需求给业务经理,由业务经理在一分钟内给您报价!


光纤复合相线OPPC(Optical Phase Conductor)是一种新型的电力特种光缆,是将光纤单元复合在相线中的光缆,具有相线和通信的双重功能,主要用于110kV以下电压等级,城郊配电网、农村电网。 在中低压电网中,尤其是35 kV 以下的配电线路,有些是可不架设地线的,因此不可能安装OPGW。



OPPC是继ADSS,OPGW后出现的又一种新型电力特种光缆。OPPC集光缆与电能传输功能于一体,在满足正常电能量输送功能的同时,可实现光纤通信。由于OPPC光缆与常用电力特种光缆相比具有诸多优点,目前在电力系统已日益受到关注并逐步开始使用



OPPC光缆应用的技术:

首先,OPPC需传导三相系统中的永久性电流,有一持续温度;其次,为了与相邻导线的弧垂张力特性保持一致,OPPC的直径、重量、截面和机械特性等参数应尽量与相邻导线的参数相符;与此同时,OPPC的直流电阻也应与相邻导线相似,以避免远端电压变化并保持三相平衡。



OPPC光缆线路是用OPPC替代三相电力系统中的一相,形成由两根导线和一根OPPC组合而成的输电线路。设计中主要考虑OPPC机械特性,电气特性与相邻两导线匹配,其他与线路设计中与普通线路设计没较大的区别,主要是与OPGW光缆线路一样,主要是要保证OPPC光缆在施工及运行中不对光纤传输性能和光纤寿命的影响。


OPPC光缆设计时主要的参数:

1、抗拉强度UTS(破断力)

2、标称(额定)抗拉强度RTS(KN)RTS≈90-95%UTS

3、平均运行张力EDS(KN) EDS=20%RTS EDS指OPPC在长期运行时受到的平均张力。在此张力点,光纤无应变和无附加损耗。一般应为16%-25%RTS。EDS又是一个疲劳老化参数,OPPC的绞线盒缆内光纤及金具在EDS下按规范要求作振动类试验后,应无损伤。

4、运行张力(MAT)(KN) MAT=40%RTS MAT指在设计气象条件下,恶劣负载情况下受到的张力,在此张力下,光纤的余长保证光纤无应力或小于0.15%的应力合无附加衰减。MAT一般应不小于40%RTS;MAT:是弧垂-张力-跨距和安全系数计算控制的重要依据。

5、OPPC的外径(mm)指OPPC光缆的外径值。该参数对于冰、风荷载影响较大,通常要求与对应的相线尽量接近。



OPPC光缆的特性:

1、 OPPC的光纤安装在相线内,优化输电线路设计,节约电能效果显著

2、 没有地线上的落雷引发的断股,断纤的严重事故;线缆运行更加安全

3、高经济性

4、没有因场强的作用而导致光缆遭遇电腐蚀或引发的毁缆,断纤等事故


OPPC光缆的优势

. OPPC的光纤安装在相线内,优化输电线路设计,节约电能效果显著;

. 没有地线上的落雷引发的断股,断纤的严重事故;线缆运行更加安全;

高经济性;

. 没有因场强的作用而导致光缆遭遇电腐蚀或引发的毁缆,断纤等事故;

. 安全保障系统高;

. 没有给原有线路附加额外线路负荷带来的隐患;

. 天然防盗:OPPC与接头盒上均有高电压,有防盗优势。

OPPC-8B1-95-20参数表
光纤参数:
编号项目单位参数
1模场直径1310nmμm9.2±0.4
1550nmμm10.5±0.5
2包层直径μm125±1.0
3包层不圆度%≤2
4芯/包层同心度误差μm≤0.8
5涂覆层直径μm250±15
6涂覆层不圆度%≤6
7包层/涂覆层同心度误差μm≤12.0
8光缆截止波长μmλcc≤1260
9衰减系数1310nmdB/km≤0.36
1550nmdB/km≤0.22
光缆参数:
项目指标
光纤规格G.652/G.655
数量8F
颜色蓝/橙/绿/棕/灰/白/红/黑
中心管直径2.40mm
材料20.3%AS线
数量1
包层1直径2.30mm
材料20.3%AS线
数量5
材料不锈钢管
数量1
包层2直径3.50mm
材料AL线
数量9
光缆性能参数:
项目单位参考值
光缆直径/mm14
承载截面积AS面积mm225.3
AL面积mm286.6
重量/kg/km430
标称抗张强度(RTS)/kn40.9
允许工作应力(MAT)( 40% RTS)/N/mm2146.1
每日应力(EDS) (18%~25% RTS)/N/mm265.7~91.3
特殊应力 (70% RTS)/N/mm2255.6
直流电阻/Ω/km0.303
参考载流量(70℃)/A233
参考载流量(80℃)/A277
参考载流量(90℃)/A319
拉重比/km11.1
杨氏摸量/kn/mm280.0
热膨胀系数/10-6/℃18.4
弯曲半径运行mm210
敷设mm280
温度范围安装温度-10~+50
工作温度-40~+80
储存温度-40~+80
